Kompletna specyfikacja techniczna HDfury Integral 2 — rozdzielczości, pasmo, złącza, formaty audio, zasilanie i wymiary. Dane odpowiadają specyfikacji wydrukowanej na opakowaniu detalicznym i w instrukcji.
Podstawy
Konfiguracja
Splitter, matryca, skaler 2x wejście HDMI / 2x wyjście HDMI (zgodny z HDMI2.0b / HDMI1.4 / DVI1.0)
Pass-through
4K60 4:4:4 600MHz 18Gbps, pełne pasmo
Skalowanie
4K24/25/30/50/60 <> 1080p24/25/30/50/60 w górę/w dół, z zachowaniem głębi koloru lub bez, oraz z konwersją HDCP, chromy lub przestrzeni barw albo bez niej
Pasmo wideo
18Gbps
HDR
Obsługa HDR10, HDR10+, Dolby Vision
Głębia koloru
Obsługa 4K 10, 12, 16-bit; do 16 bitów na piksel (łącznie 48-bit)
Tak, każde wejście może mieć własny/indywidualny EDID
Tryby EDID
Automix (mieszany z obu odbiorników), Custom (wybrany bank lub wgrany plik), Fixed (podstawowa tabela awaryjna)
Audio
Formaty
PCM do 192kHz, audio skompresowane (IEC61937), DSD, DST, DTS, DTS-HD, Dolby TrueHD, DTS-MA, HBR, DD+, DTS:X i Dolby Atmos
De-embedding
Analogowe L/R i optyczne S/PDIF, przez gniazdo combo 3,5mm
Limit S/PDIF
Tylko stereo i 5.1
Limit analogowy
Tylko stereo
Obsługiwane rozdzielczości
Wszystkie standardowe formaty SD, HD, Full HD i UHD, przykłady: 480p, 720p, 1080i, 1080p24/25/30/50/60, 1440p50/60, 2160p24/25/30/50/60 i DCI, plus wszystkie rozdzielczości VESA PC do WQSXGA, QUXGA, QFHD i WQUXGA — obsługiwane jest wszystko, co mieści się w paśmie 600MHz.
Wymiary i zasilanie
Wymiary produktu
3.9″ dł. x 2.4″ szer. x 0.8″ wys. — 10 x 6 x 3cm
Waga
130g (0.3 lbs)
Wymiary wysyłkowe
6.3″ x 4.2″ x 3.3″, 16oz
Obudowa
Czarne PVC / czarny metal, z zielono-niebieską diodą LED
Zasilacz
Zewnętrzny 5V DC, 2,0A stabilizowany (±5%), złącze mini-USB — ta sama klasa co większość ładowarek do smartfonów/tabletów
Pobór mocy
Poniżej 2 watów
Input lag
Zaledwie kilka taktów zegara pikselowego — niezauważalne
Certyfikaty
CE, FCC, RoHS, WEEE
Zasilacz Integral 2 to nie ten sam zasilacz, którego używają HDfury1, HDfury2 czy GammaX (maks. 0,5A–1A). Użycie zbyt słabego zasilacza może uszkodzić urządzenie — zobacz poradnik o braku sygnału, jeśli LOGO pozostaje wygaszone.
Prosto z pudełka

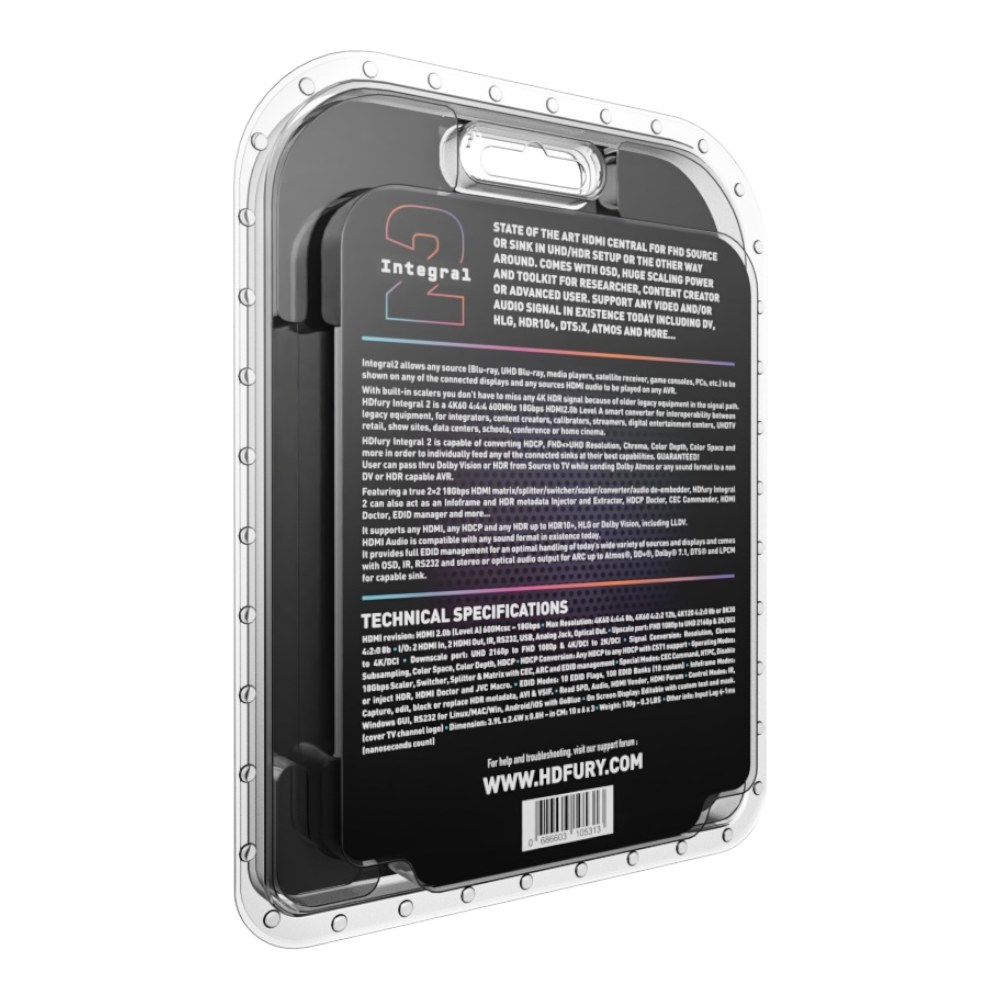

Opakowanie detaliczne podsumowuje go jako „state of the art HDMI central for FHD source or sink in UHD/HDR setup or the other way around” — prawdziwą matrycę/splitter/przełącznik/skaler/konwerter/de-embedder audio HDMI 2×2 18Gbps, obsługującą każdy istniejący dziś sygnał wideo i/lub audio, w tym DV, HLG, HDR10+, DTS:X i Atmos.
Przetwarzanie wideo w szczegółach
Port upscale (OUT0/BOT)
FHD 1080p do UHD 2160p i 2K/DCI 4:2:0 8-bit; upscaling można wyłączyć, aby zajął się nim ekran
Wszystkie tryby VESA do WQSXGA, QUXGA, QFHD i WQUXGA
Zasada ogólna
To tylko przykłady — obsługiwane jest wszystko, co mieści się w paśmie 600MHz
CEC, OSD i funkcje systemowe
CEC
Sterowanie między urządzeniami dla obu wejść i głównego (BOT) wyjścia HDMI; wybieralny typ urządzenia CEC (Video Processor ID#5 / Audio System w/ARC); komendy CEC na żywo w HEX
ARC
Przez wyjście BOT; przekazywanie DD+/Atmos do amplitunera akceptującego 192kHz po wejściu optycznym
OSD
Ekranowe informacje o sygnale z pozycją, kolorami, wyborem pól, czasem wygaszania, maską przeciw wypaleniom i własnym tekstem
Wzmacniacz/extender HDMI
Wydłuża 1080p do 15m na wejściu i 15m na wyjściu (łącznie 30m); UHD do 10m; wzmacnia i odzyskuje sygnał w środku trasy
HDMI Doctor
Rozwiązuje większość problemów z integracją HDMI: HDCP, EDID, HPD i wyprowadzenie audio
HDMI Equalevel
Precyzyjna korekcja sygnału wejściowego i wyjściowego dla najlepszego możliwego obrazu bez zaników
Kontrola hot-plug
Wymusza, aby urządzenie wejściowe zawsze widziało aktywne połączenie
Obsługa koloru
Deep Color do 16 bitów na piksel (48-bit), xvYCC
3D
Gotowość 3D: przepuszcza stereoskopowe formaty sygnału 3D
API
Publiczny dostęp API/DLL do wyodrębniania, edycji i wstrzykiwania metadanych HDR, AVI i VSIF, odczytu SPD/Audio/Vendor Specific i więcej — pakiet na stronie pobierania
Mobilność
Elastyczny, przenośny, plug'n play
Sterowanie i integracja w szczegółach
IR
289 dyskretnych kodów NEC (pełna lista z kodami); pliki Pronto HEX w każdym pakiecie firmware; zarejestrowany w Logitech Harmony i iRule
RS232
19200 baud, bez parzystości, 1 bit stopu, bez handshake; okablowanie jack TIP=TX, RING=RX, SLEEVE=GND; pełna referencja komend (V1.13 MCU)
USB GUI
Windows XP do 10/11 (z pasującym sterownikiem Silabs); import/eksport konfiguracji jako plik tekstowy
Aplikacja mobilna
Total Control APP na Android/iOS przez dongiel Bluetooth GoBlue; zasięg ponad 10m, działa bez aktywnego sygnału wideo; własne menu przez edytowalny XML (Android)
Na urządzeniu
2 przyciski (RESET, INFO) i 3 suwaki (EDID, SCALE, HDCP), podsumowane na naklejce na spodzie
Sterowanie
IR, Windows GUI (USB), RS232 (Linux/Mac/Windows), Android/iOS przez opcjonalny dongiel Bluetooth GoBlue oraz fizyczne przyciski/suwaki na urządzeniu.
Co znajdziesz w zestawie
Według oficjalnej oferty HDfury.eu: urządzenie Integral 2, regionalny zasilacz do wyboru, kabel USB Y o długości 5ft oraz kabel DB9-na-jack RS232 o długości 4ft.
